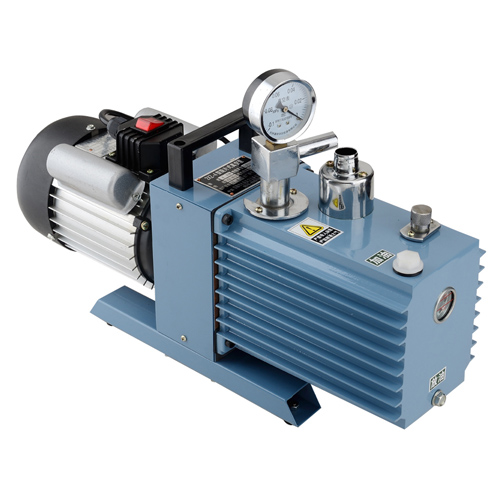

旋片式真空泵結構原理介紹

         定義泵內偏心安裝的轉子與定子固定麵相切，兩個(或以上)旋片在轉子槽內滑動(通常為徑向)並與定子內壁相接觸，將泵腔分為幾個可變容積的一種旋轉變容積真空泵。 通常，旋片與泵腔之間的間隙用油來作為密封，所以旋片真空泵一般是油封式機械真空泵。旋片式真空泵可以抽除密封容器中的幹燥氣體，若附有氣鎮裝置，還可以抽除一定量的可凝性氣體。但它不適於抽除含氧過高的，對金屬有腐蝕性的、對泵油會起化學反應以及含有顆粒塵埃的氣體。旋片式真空泵是真空技術中最基本的真空獲得設備之一。旋片泵多為中小型泵。旋片式真空泵有單級和雙級兩種。所謂雙級，就是在結構上將兩個單級泵串聯起來。一般多做成雙級的，以獲得較高的真空度。旋片泵的抽速與入口壓強的關係規定如下:在入口壓強為1333Pa、1.33Pa和1.33×10-1(Pa)下，其抽速值分別不得低於泵的名義抽速的95%、50%和20%。旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表麵相切(二者有很小的間隙)，轉子槽內裝有帶彈簧的二個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動。旋片泵的旋片把轉子、泵腔和兩個端蓋所圍成的月牙形空間分隔成A、B、C三部分，當轉子按箭頭方向旋轉時，與吸氣口相通的空間A的容積是逐漸增大的，正處於吸氣過程。而與排氣口相通的空間C的容積是逐漸縮小的，正處於排氣過程。居中的空間B的容積也是逐漸減小的，正處於壓縮過程。

       由於空間A的容積是逐漸增大(即膨脹)，氣體壓強降低，泵的入口處外部氣體壓強大於空間A內的壓強，因此將氣體吸入。當空間A與吸氣口隔絕時，即轉至空間B的位置，氣體開始被壓縮，容積逐漸縮小，最後與排氣口相通。當被壓縮氣體超過排氣壓強時，排氣閥被壓縮氣體推開，氣體穿過油箱內的油層排至大氣中。由泵的連續運轉，達到連續抽氣的目的。如果排出的氣體通過氣道而轉入另一級(低真空級)，由低真空級抽走，再經低真空級壓縮後排至大氣中，即組成了雙級泵。這時總的壓縮比由兩級來負擔，因而提高了極限真空度。在泵體中裝在適量的水作為工作液。當葉輪順時針方向旋轉時，水被葉輪拋向四周，由於離心力的作用，水形成一個決定於泵腔形狀的近似於等厚度的封閉圓環。水環的下部分內表麵恰好與葉輪輪殼相切，水環的上部內表麵剛好與葉片頂端接觸(實際上葉片在水環內有一定的插入深度)。此時葉輪輪殼與水環這間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若幹個小腔。如果以葉輪的下部零度為起點，那麽葉輪在旋轉前180度時小腔的容積由小變大，且與端麵上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕;當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮;當小腔與排氣口相通時，氣體更被排出泵外。水環泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它屬於變容式真空泵。
