PE 管以其具有柔韌性好、耐腐蝕性強、不結垢、輸水水力條（tiáo）件好、重量輕、使用壽命長、抗衝擊和抗震性能優良等特點，而（ér）且施工（gōng）方便快捷（jié），近年來在給水工程中應（yīng）用發展迅速，成為供水管道的首選理想管材。隨著 PE 管在供水管網中廣泛應用，管網運行中（zhōng）不可避免（miǎn）地經常出現（xiàn）管道損壞和搶維修問題。結合多年供水管道搶維修經驗，介紹 PE 管（guǎn）道搶維修技術措施和快速修複方法。
1 損壞原因
1.1 管材方麵的原因
目前 PE 管（guǎn）材（cái）市場混雜，質量參差不齊，如采用的 PE 管材和管件不是同一廠家供貨，或 PE 管材露天存放致使性（xìng）能降低、質量變差，如果監理把關不嚴，就常出現問題。
1.2 施工質量的原因
表現為焊口開裂泄露[2]，這主要是施工過程中，沒及時清洗管材與管件焊接熔接部（bù）位，使水、沙子、灰塵等與其接觸引（yǐn）起熱（rè）熔粘接不牢固（gù）；或熱熔時間、對接壓力等參數把握不熟造成。
1.3 人為因（yīn）素
常見的有施工覆土時把尖銳石（shí）塊等一並埋入，有重車經過時造成漏水；在管道上打眼盜水；挖掘機施工（gōng）挖漏 PE 管（guǎn）線；推土機推土及其它破壞等造成（chéng） PE 管漏水等（děng）。
2 搶修技（jì）術措（cuò）施
供水 PE 管遭到破壞，小則出現砂眼或僅傷一個小洞、接頭滲漏；大則（zé）出現管體漏洞（dòng）、管材爆裂，要求及時修複以減少對城鎮生產生活的（de）影響，並降（jiàng）低企業的效益損失。
2.1 常規搶（qiǎng）維修方法
根據目前的技術條件（jiàn），主要采用區域停水後切斷管材（cái）的搶維修（xiū）方法，歸納起來主要包括：
2.1.1 法蘭連（lián）接。將損壞管（guǎn）段切斷，兩（liǎng）端銑平，取注塑法蘭和噴
塑法蘭片，將套（tào）上噴塑法蘭片的注塑法蘭頭用熱熔對接機對焊至兩端，將焊（hàn）好的注塑法蘭頭（tóu）、套上噴塑法蘭片的替換管與（yǔ）套法蘭片的斷管法蘭對接，鎖緊（jǐn）螺栓；或取同管道直（zhí）徑的 PE 法蘭頭套上相應規格的鋼製法蘭片對焊至兩（liǎng）端，中間用預製鋼（gāng）製法蘭短管連接，鎖緊螺栓。
熱熔焊接注意事項：a.操作人員必須注意遵循工（gōng）藝規（guī）程和焊接工藝參（cān）數。b.焊口的冷卻時間可適當縮短，但必須（xū）保證其（qí）充（chōng）分（fèn）冷卻。c.焊口冷卻（què）期間，嚴禁對其施加任何外（wài）力（lì）。d.焊接完成後必須對其進行外觀檢驗，不符合規定必須切斷返工。
2.1.2 電熔（róng）套筒熔接。將損壞處切（qiē）除，安裝一個電熔套（tào）筒用電熔
焊機熔接；或（huò）切掉一段管子以新管替換，用兩個電熔套筒連接。一（yī）般適於（yú） PE400 以下管道的（de）處理。
電熔熔接操作注意事項：a.電熔套筒安裝前一定要用萬用（yòng）表測量是否完好，否則安裝後還得重新拆除；b.外接電源必須（xū）可（kě）靠，盡量在保險絲（sī）上方接電，雖然電熱熔焊機使用時電壓不大，但電流較大易燒（shāo）保（bǎo）險，如果中途停電，將直接影響熔接質量。c.電熔（róng）過（guò）程中，注意按電熔焊機工藝參數要求操作，要經常觸摸電熔套筒（tǒng）是否有（yǒu）熱度，如果沒有熱（rè）度要重新電熔。d.電熔中電熔套（tào）筒（tǒng）兩頭禁止站人，以（yǐ）防熔漿會（huì）噴射到人。
以上方法施（shī）工複雜，對（duì）環境條件要求苛刻，必須開挖出較（jiào）大的（de）工作麵，熔接焊接部位潔淨，並保證熔焊過程（chéng）中沒有水跡，施工（gōng）時間長。
2.2 快速修複方（fāng）法
傳統的停水放空開挖搶維修操（cāo）作複雜、時間長，並造成水量流失和水質（zhì）二次汙染。同時，隨著城（chéng）市建設發（fā）展，在實際工程中限（xiàn）於（yú）環境條件或停（tíng）水等（děng）原因，很難大麵積開挖或上大（dà）型（xíng）焊接設備，要求盡可（kě）能不切斷管材的情況越來（lái）越多。通過不斷摸索（suǒ）和實踐，總結了 PE管道快速修複方法。
該（gāi）方法（fǎ）利用擠出式（shì）塑料焊槍修複補強和哈夫節密封堵漏功能，視管道破壞情（qíng）況，兩（liǎng）者可分別單獨使用或組合運用。擠出式塑料焊槍用於對 PE 管缺（quē）陷和損傷進行焊接修複（fù）補強，由（yóu）熱風預（yù）熱及焊條擠出於一體，熱風具有可調電熱（rè）溫控，自送（sòng）性風源，擠出部具有先進溫（wēn）控係統，擠出速度調節方便，采（cǎi）用螺杆送料擠出（chū）壓（yā）力大，低溫保護係統靈（líng）敏；哈夫（fū）節用於對漏點進行（háng）密封堵漏，結構簡單，由兩（liǎng）件本體和兩件橡膠墊組成，重量（liàng）輕，安裝方便（biàn）。
2.2.1 對於焊口開（kāi）裂或傷一個（gè）洞（小於管材直徑的 1/3）：將哈（hā）夫（fū）節的兩本體上（shàng）下對合在漏水處，鎖緊螺栓即可。
2.2.2 當管材出現破損一個洞且周（zhōu）圍有裂隙、長縫或較深的劃痕等麵積較大（dà），這（zhè）些缺陷超出了哈夫節最大覆蓋長度或可能在運行中延伸到哈夫節的外（wài）麵時（shí）：
a.將缺陷部位及周圍管道表麵清理幹淨，刮除氧化層，並適當打出小坡（pō）口。
b.開啟塑料焊槍自預熱並對缺陷（xiàn）部位熱（rè）風預（yù）熱。
c.當達到（dào） PE 焊條融（róng）化溫度時，擠出 PE 焊條至缺陷部位連續均勻填補，冷卻固化後（hòu）與管道形成一體，恢複甚至（zhì）超過管（guǎn）道設計運行壓力。一般要求焊（hàn）接兩遍，用磨光機將凸出的部（bù）分打磨平整。
d.將同（tóng）管（guǎn）道外徑的哈夫節安裝到漏洞處，完成施（shī）工（gōng），進行恢複作（zuò）業。

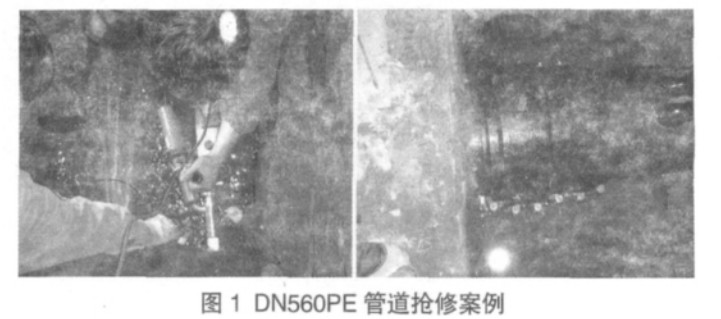

上述方法不需切斷管材，一般不用停水（shuǐ）隻需降壓（yā）處（chù）理，3 小時（shí）內可完成施工，大大（dà）縮短了搶維修時（shí）間，提高了搶維（wéi）修效率。圖 1 為一（yī）處（chù） DN560PE 管道的搶修案例。
3 結論（lùn）
在城市供水行（háng）業中，供水管（guǎn）網能否正常安（ān）全運行直接影響工業生產和居民用水及（jí）企業效益。隨著 PE 管在供水管網中廣泛應（yīng）用，已積累了有益的（de） PE 管搶維修經驗，一旦發生 PE 管道破損盡量（liàng）采用（yòng）快速修複方法（fǎ），可大大（dà）縮短搶維修時間、保證用戶龍頭水質並使損失降（jiàng）至最低，具（jù）有良好的推廣應用前景。
